建伍NEXEDGE數字系統 在森林防火無線通訊系統中的
作者:admin 時間：2019-01-18 19:10
一、概述：
森林防火無線通訊系統是森林防火指揮調度的重要組成部分，系統的暢通關系到林區的安全，對森林火災早發現、早報警可以大大減少火災造成的損失。為此需要組建高效實用的森林防火無線通訊系統。
建伍公司新一代數字通訊系統與傳統模擬無線通訊系統相比，是具有革命性的產品，顛覆了傳統對講機的概念，達到前所未有的高度，具有保密性好、音質好（沒有累積噪聲）、通訊距離遠的優點。數字化實現了傳統模擬對講機無法實現的功能，如IP互聯同播、場強判別、自動漫游、GPS定位、終端管理等。數字系統的誕生，標志著大范圍系統聯網成為可能，克服了傳統模擬無線通訊系統覆蓋范圍小、聯網能力差、功能不完善的種種缺陷，為組建全省森林防火無線通訊統一調度網奠定了基礎。
二、系統功能：
1. 關于全省覆蓋：
森林防火無線通訊系統的特點是覆蓋范圍大，需要實現大范圍通訊。根據無線電波傳播的特點，在單基站中繼的情況下，無線對講機通訊半徑約為10--15公里，車載臺通訊半徑約為30-40公里，而要實現大范圍通訊，需要多基站聯網。
建伍公司的數字通訊系統利用IP互聯網可以將許多基站（最多48個基站）互聯起來，形成大范圍同播系統；數字對講機具有場強判別、自動漫游的功能，可以在全省范圍內自動尋找附近的基站通話（類似于手機自動漫游的功能），從而實現大范圍的通訊。
2. 關于分區域通話和分級管理：
在實際應用中，除非在特別緊急的狀態下，通常不會在全省范圍內全部呼叫，最多的應用是在一定的區域內通話，劃分成若干個區域，例如以市為單位，本區域內的對講機只需要呼叫本區域的其它對講機，而不必呼叫全省的對講機，這就是分區域通話。在緊急的狀態下，可以在全省范圍內呼叫全部對講機，這個功能也必須具備。
在各市防火指揮部設置調度臺，用于管理本區域內的對講機，實現身份顯示、錄音、遙斃、GPS定位等管理功能，這就是分級管理。在省防火指揮部設置總調度臺，在緊急的狀態下，用于管理全省的對講機。
要實現以上功能，在基站方面，需要設置組IP地址；在對講機方面，因為對講機可以設置多區域+多頻道，所以對講機可以在不同的區域?qū)崿F(xiàn)漫游功能，也可以全省群呼。
3. 關于IP接口延伸：
在森林防火的系統中，因為基站設備需要安裝在山上，經常遇到的問題是山上沒有IP接口，使得IP聯網遇到阻礙。建伍公司的數字通訊系統具有IP無線延伸的功能，就是通過無線鏈路，將山上的基站與具有IP接口的最近基站相連，這是建伍公司數字通訊系統的特有功能，可以有效地解決這個問題。
4. 關于GPS定位：
建伍公司的數字對講機可以配接GPS肩咪，數字車臺可以內置GPS模塊，用KAS-8調度軟件構成無線通話及GPS定位管理系統，實現對巡邏車、對講機的定位管理。
5. 關于圖像傳輸：

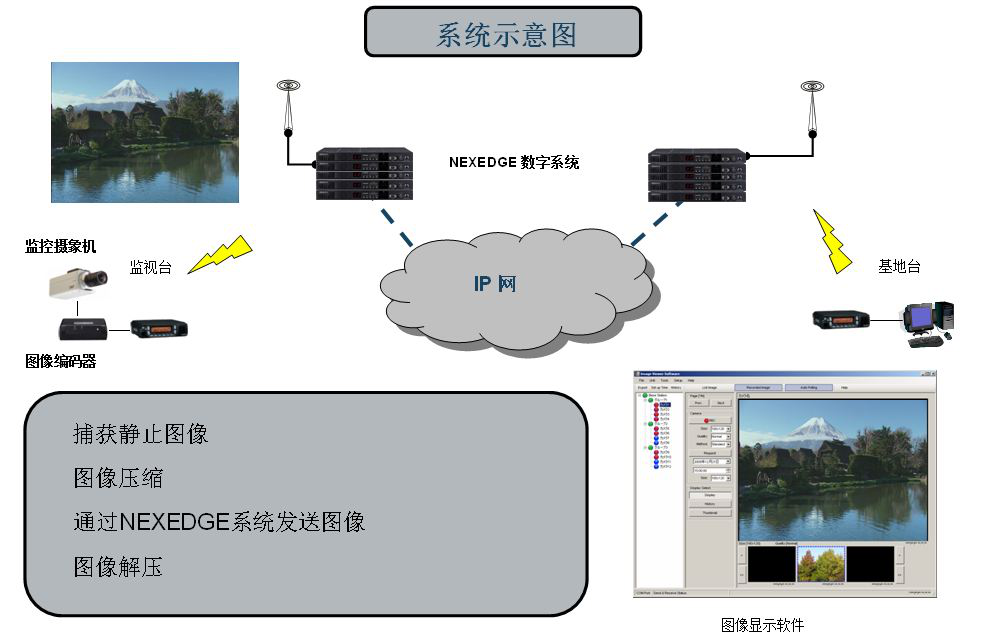

建伍公司數字通訊系統，配合KVT-11圖像編碼器+KAS-11圖像顯示軟件構成圖像傳輸系統，實現遠程監控，示意圖如下：
6. 建伍公司數字系統通訊距離的優勢：
建伍公司數字通訊系統采用先進的數字處理技術和具有尖銳陡降特性的濾波器，接收靈敏度改善3dB，通信距離比模擬電臺擴大20％，這就意味著可以用更少的基站覆蓋更大的區域，這是建伍公司數字通訊系統的獨到之處。
7. 節省頻率資源：
建伍公司數字通訊系統采用6.25KHz超窄帶頻道間隔，頻率利用率是模擬系統的4倍。
三、主要產品介紹：

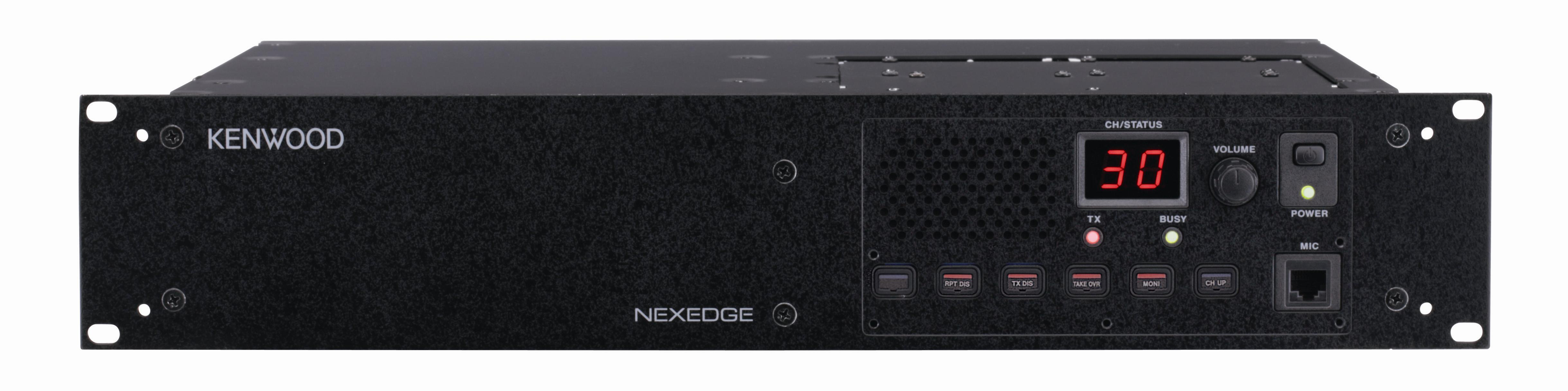

1、數字中繼臺：
數字中繼臺NXR-710/810配合網絡接口盒 KTI-3，實現 IP互聯功能，其特點是性能穩定可靠，采用6.25kHz超窄帶頻道間隔。
NXR-710 136-174MHz 發射功率50W 30CH
NXR-810 400-470MHz 發射功率40W 30CH
網絡接口盒 KTI-3

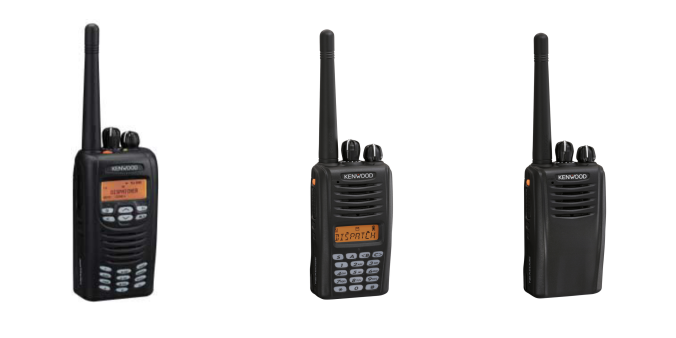

2、數字對講機：
NX-200/300C 有顯示屏、鍵盤5W-512CH/128個區域 中文顯示
NX-220/320C 有顯示屏、鍵盤5W-260CH/128個區域 英文顯示
NX-220/320C2 無顯示屏、無鍵盤 5W- 64CH / 4個區域

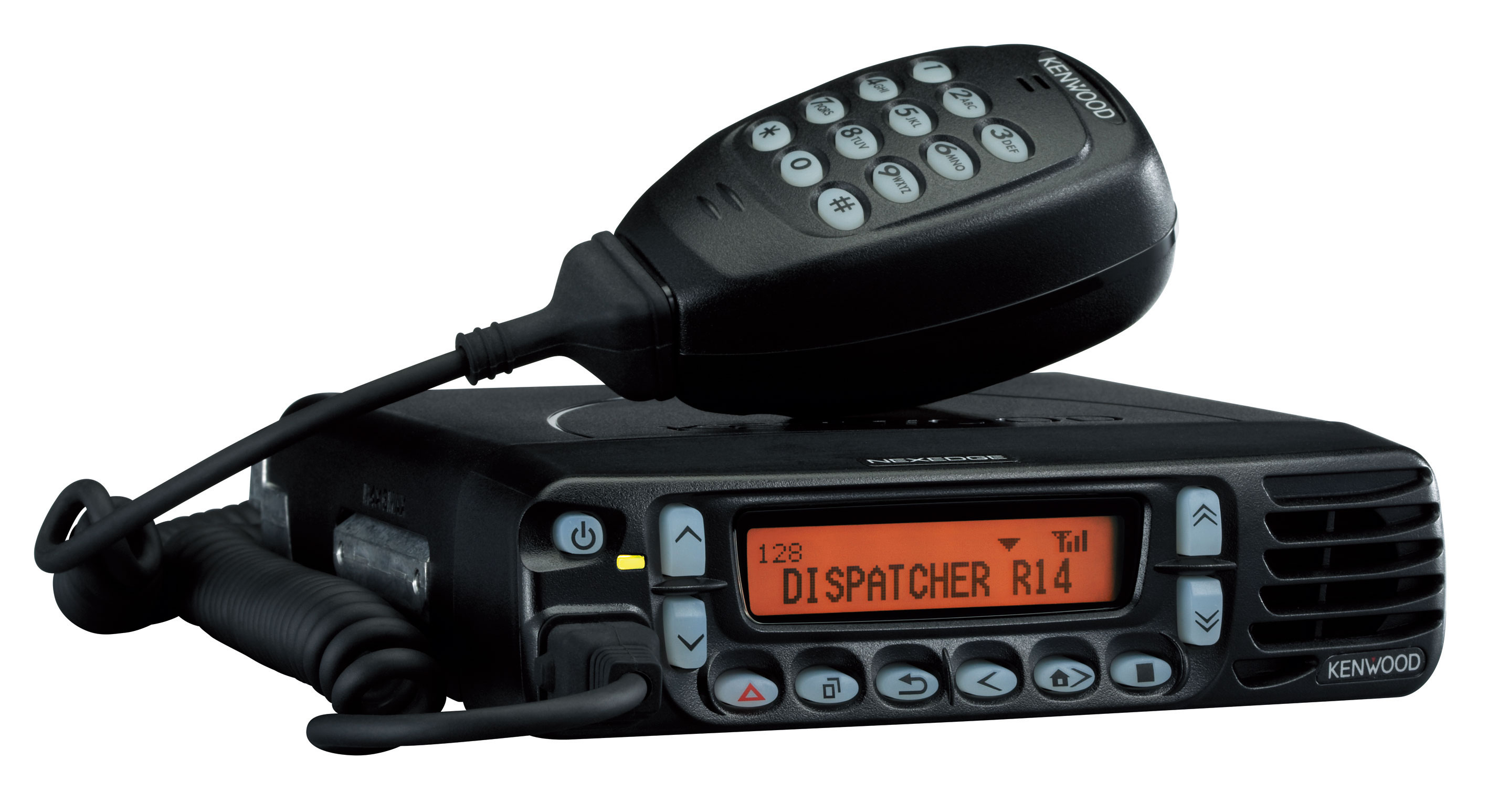

3、數字車臺：
NX-700/800C 有顯示屏、鍵盤25W-512CH/128個區域、中文顯示
4、無線調度系統：
用KENWOOD的NX-800組成調度臺，在電腦上安裝由建伍公司提供的KAS-8管理軟件，可以記錄通話雙方的身份碼、通話時間、錄音等參數。還可以對違歸規或丟失的移動終端進行遙斃和復活。遙斃可以分為可遙控復活的凍結和不能遙控復活的槍斃（只能重新編程，否則不能使用）。配以電子地圖，還可實現GPS位置信息管理。

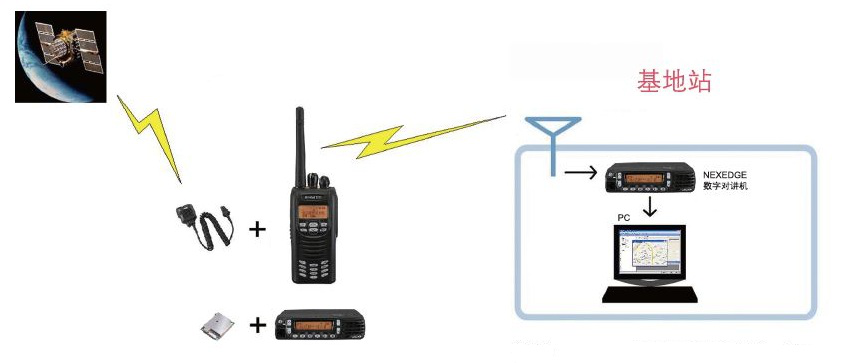

調度系統構成圖

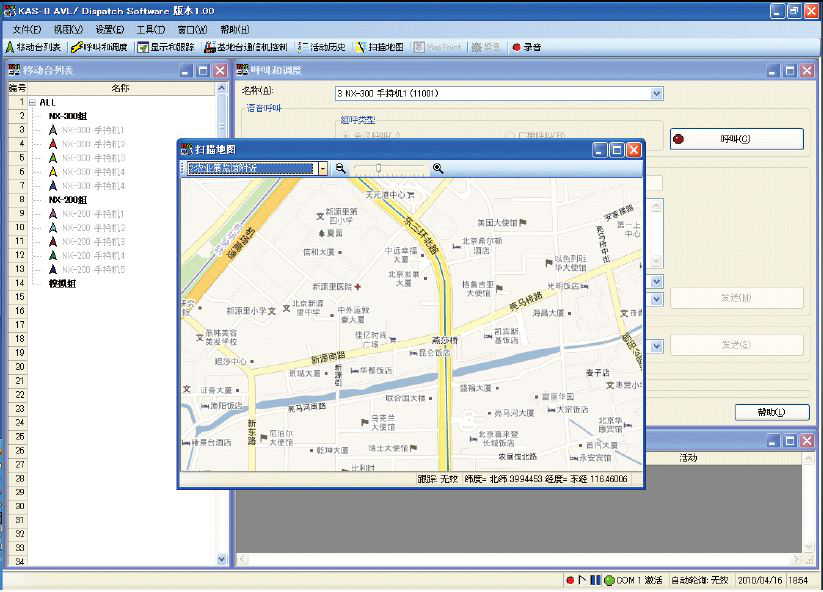

調度軟件界面：
